Сборные железобетонные предварительно напряжённые ребристые плиты покрытия зданий конструктивными размерами в плане 1,5×6 м2 и высотой 250 мм. Рабочие чертежи

РЕСПУБЛИКА БЕЛАРУСЬ

СТРОИТЕЛЬНЫЙ КАТАЛОГ

Часть 3

Строительные конструкции,
изделия и узлы зданий и сооружений

Серия

Б1.065.1-1.24

Выпуск 2

Государственное предприятие «РНТЦ
по ценообразованию
в строительстве»

Сборные железобетонные предварительно напряженные ребристые плиты высотой 250 мм для покрытия зданий

2025

НОМЕНКЛАТУРА ИЗДЕЛИЙ

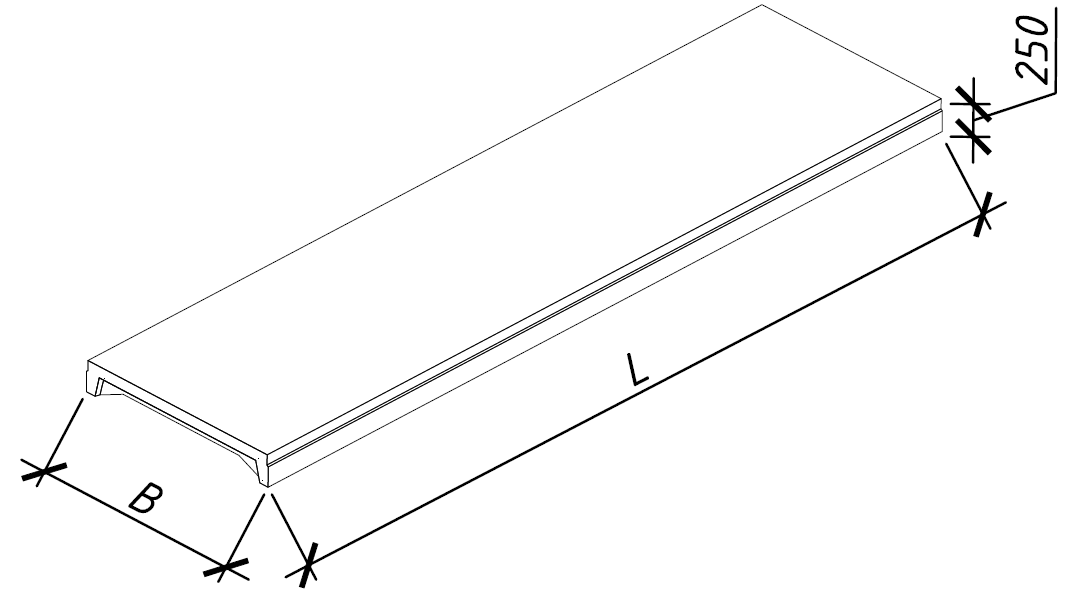

Эскиз

Марка плиты

Класс бетона

Габаритные размеры, мм

Расход материалов

Масса плиты, кг

L

B

Бетон, м³

Сталь, кг

ПКР 60.15-1,7 S800

C25/30

5970

1490

0,49

33,59

1230

ПКР 60.15-3,0 S800

38,18

ПКР 60.15-4,0 S800

42,32

ПКР 60.15-4,5 S800

43,80

ПКР 60.15-6,1 S800

50,60

ПКР 60.15-7,6 S800

63,42

ПКР 60.15-1,7 S800-4

0,61

68,87

1530

ПКР 60.15-3,0 S800-4

73,46

ПКР 60.15-4,0 S800-4

77,60

ПКР 60.15-4,5 S800-4

79,08

ПКР 60.15-6,1 S800-4

85,88

ПКР 60.15-7,6 S800-4

98,70

ПКР 60.15-1,7 S800-7

0,58

41,11

1460

ПКР 60.15-3,0 S800-7

45,70

ПКР 60.15-4,0 S800-7

49,84

ПКР 60.15-4,5 S800-7

51,32

ПКР 60.15-6,1 S800-7

58,12

ПКР 60.15-7,6 S800-7

70,94

ПКР 60.15-1,7 S800-10

0,54

38,79

1360

ПКР 60.15-3,0 S800-10

43,38

ПКР 60.15-4,0 S800-10

47,52

ПКР 60.15-4,5 S800-10

49,00

ПКР 60.15-6,1 S800-10

55,80

ПКР 60.15-7,6 S800-10

68,62

ОБЛАСТЬ ПРИМЕНЕНИЯ

Чертежи предварительно напряженных ребристых плит разработаны для применения при проектировании и строительстве одноэтажных сельскохозяйственных производственных зданий и промышленных зданий без мостовых кранов с шагом несущих конструкций 6,0 м, а также для массового производства этих изделий предприятиями строительной индустрии с сертифицированной системой контроля качества.

Предусмотрены ребристые плиты покрытия шириной 1490 мм, длиной 5970 мм, высотой       250 мм.

Плиты без дополнительных мероприятий по антикоррозионной защите могут применяться в условиях, соответствующих классу экспозиции ХС3 согласно СП 5.03.01-2020 «Бетонные и железобетонные конструкции». При применении плит в условиях эксплуатации, соответствующих иным классам экспозиции, следует предусматривать мероприятия по антикоррозионной защите в соответствии с требованиями СН 2.01.07-2020 «Защита строительных конструкций от коррозии».

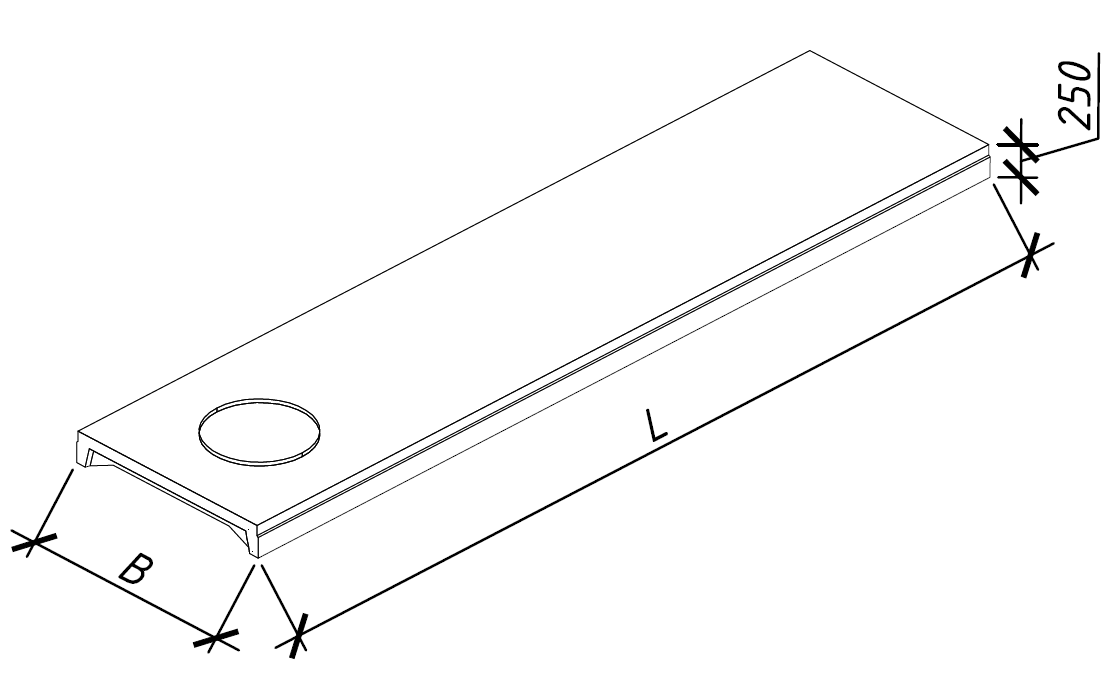

Для пропуска вентиляционного оборудования в полке ребристой плиты предусмотрены отверстия диаметром 400, 700, 1000 мм.

ТЕХНИЧЕСКАЯ ХАРАКТЕРИСТИКА

Плиты покрытий соответствуют требованиям СН 2.01.01-2022 «Основы проектирования строительных конструкций», СП 5.03.01-2020, СТБ 1383-2003 «Плиты покрытий и перекрытий железобетонные для зданий и сооружений. Технические условия», СТБ EN 206-2016 «Бетон. Требования, показатели, изготовление и соответствие», СТБ 1544-2005 «Бетоны конструкционные тяжелые. Технические условия», СП 5.03.02-2021 «Изготовление бетонных и железобетонных конструкций».

В качестве рабочего армирования продольных ребер принята стержневая напрягаемая S800 (по СТБ 1706-2006 «Арматура напрягаемая для железобетонных конструкций. Технические условия»), f_p0,2k=800 МПа, f_pd=696 МПа (γ_S = 1,15) диаметром 10, 12 и 14 мм. Напрягаемая стержневая арматура должна применяться в виде арматурных изделий с анкерующими устройствами по концам стержней. Натяжение рабочей арматуры может производится электротермическим или механическим способом.

В качестве рабочего армирования поперечных ребер принята стержневая ненапрягаемая арматура класса S500 (по СТБ 1704-2012 «Арматура ненапрягаемая для железобетонных конструкций. Технические условия»), f_yk=500 МПа, f_yd=455 МПа (γ_S = 1,1) диаметром 6, 8, 10 и 12 мм.

Полка плиты армируется сварной сеткой, подобранной из условия обеспечения ее несущей способности при действии равномерно распределенной нагрузки.

Номинальная величина защитного слоя бетона с учетом допустимого отклонения согласно СП 5.03.01-2020 Δc_dev=5 мм до рабочей напрягаемой арматуры составляет 25 мм, ненапрягаемой –20 мм. Номинальная величина защитного слоя бетона с учетом допустимого отклонения согласно СП 5.03.01-2020 Δc_dev=0 мм до сетки в полке составляет 10 мм.

На опорных участках предварительно напряженных плит устанавливаются сетки косвенного армирования для обеспечения требуемого сопротивления бетона при локальном сжатии в местах передачи усилия обжатия с арматуры на бетон.

Плиты покрытия запроектированы из тяжелого бетона по СТБ 1544-2005 (бетона нормального веса по СТБ EN 206-2016). Класс бетона приведен в номенклатуре изделий и в рабочих чертежах плит. Класс бетонной смеси по удобоукладываемости принимать с учетом технологии изготовления плит. Максимальная фракция крупного заполнителя бетонной смеси не должна превышать 20 мм.

Передаточная прочность бетона составляет 80% (85% в зимнее время) от средней прочности, соответствующей проектному классу бетона. Передачу усилий обжатия на бетон (отпуск натяжения арматуры) производить плавно после достижения бетоном требуемой передаточной прочности. Мгновенная передача усилий на бетон не допускается.

Марка бетона по морозостойкости и водонепроницаемости должна соответствовать спецификации, указанной в проектной документации. Марку по водонепроницаемости принимать не менее W6, класс цемента - 42,5.

Подъем плит может осуществляться за строповочные (монтажные) петли.

В плитах, выполненных по данной серии, при действии частого сочетания воздействий, определенного в соответствии с СН 2.01.01-2022, ширина раскрытия трещин не превышает 0,2 мм.

Согласно СН 2.01.01-2022 для обеспечения соответствия плит требованиям критерия внешнего вида максимальное значение вертикальных прогибов от практически постоянного сочетания воздействий не превышает L/250. При необходимости ограничения вертикальных прогибов для предотвращения повреждения несущих, примыкающих и смежных элементов, защитно-декоративной отделки в конкретном проекте следует выполнить проверку величины прогибов на соответствие критериям, указанным в техническом задании на проектировании.

ДОПОЛНИТЕЛЬНЫЕ ДАННЫЕ

В соответствии с требованиями раздела 3 СТБ 1383-2003 структура маркировки плиты принята следующей:

ПКР - наименование изделия - плита покрытия ребристая;
