Пример условного обозначения: Б 24.20.7,5
Б –блок шпальный;
24.20.7,5- длина 2380 мм, ширина 2000 мм, высота 750 мм
Блок железобетонный из тяжелого бетона соответствуют СТБ 13015 и предназначен для строительства повышенных железнодорожных путей, предназначенных для выгрузки сыпучих материалов.
Размеры шпального блока:
- длина мм, 2400
- ширина мм, 2000
- высота мм, 750
Основные характеристики:
- класс бетона по прочности на сжатие не менее С25/30
- марка бетона по морозостойкости не менее F200
- марка бетона по водонепроницаемости не менее W6
- удельная эффективная активность естественных радионуклидов не более 370 Бк/кг.
|

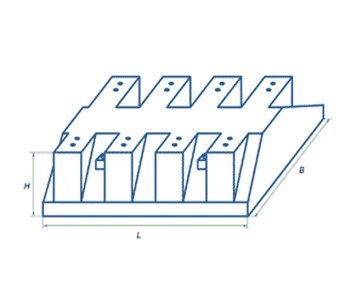

Эскиз конструкции |
Обозначение документа |
Марка |
Размеры, мм. |
Объем изделия м³ |
Масса тн. |
||
|
L |
B |
H |
|||||
|
СТБ13015.0-83 с.709-9-126.93 |
Б 24.20.7,5 |
2400 |
2000 |
750 |
2,71 |
6,78 |
