| Проектная документация | Марка изделия | Размеры, мм | ||
|---|---|---|---|---|
| длина | ширина | высота | ||
|
Серия 1.465.1-15 1.465.1-16 1.465.1-21/94 |
1ПГ12 2ПГ12 3ПГ12 3ПГ6 |
11960 11960 11960 5970 |
2980 2980 1480 2980 |
450 450 450 300 |
Плиты применяют в соответствии с указаниями рабочих чертежей или стандартов на эти плиты.
Плиты следует изготовлять в соответствии с требованиями ГОСТ 28042-89 и технологической документации, утвержденной в установленном порядке, по рабочим чертежам серий 1.465.1-15, 1.465.1-16, 1.465.1-21/94.

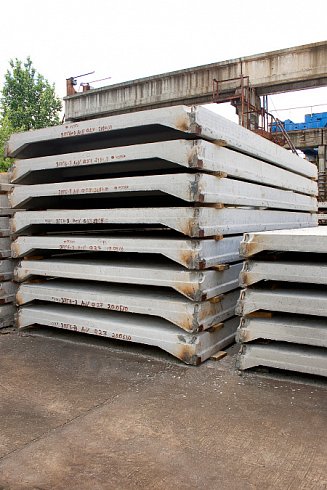

Железобетонные ребристые плиты координационными размерами 1,5X12, 3X6, 3X12 м изготовляют предварительно напряженными
Предварительно напряженные плиты подразделяют на следующие типы:
ПГ - без проемов в полке плиты, с верхней плоской (горизонтальной или двускатной) поверхностью;
ПВ - с проемами в полке плиты для пропуска вентиляционных шахт с дефлекторами или зонтами, а также воздуховодов крышных вентиляторов, с верхней плоской (горизонтальной или двускатной) поверхностью;
ПФ - с проемами в полке плиты для установки зенитных фонарей, с верхней плоской (горизонтальной или двускатной) поверхностью;
ПЛ - с проемами в полке плиты для устройства легкосбрасываемой кровли, с верхней плоской (горизонтальной или двускатной) поверхностью;
Пример условного обозначения (марки) плиты типоразмера 3ПГ6, второй по несущей способности, с напрягаемой арматурной сталью класса Ат-V, изготовляемой из тяжелого бетона:
3ПГ6 -2АтV
При приеме заказов на плиты покрытия 1,5х12м (3ПВ12) по чертежам заказчика максимальная масса плиты не должна превышать 5,1т. Плиты типа 3ПВ12 изготавливаются без надбетонки, согласование на изменение конструкции обязательно.
