Пример условного обозначения (маркировки) плиты: 2ПГ6-3АV-н
2 – типоразмер конструкции (вид.2-плита шириной 1,5м)
ПГ– тип конструкции (плита глухая)
6 – пролет плиты в метрах
3 – порядковый номер плиты по несущей способности
АV – класс напрягаемой арматуры
н – бетон нормальной проницаемости (для слабоагрессивной среды)
Плиты железобетонные ребристые из тяжелого бетона соответствуют СТБ 1383-2003 и предназначены для покрытия одноэтажных сельскохозяйственных производственных зданий с шагом несущих стропильных конструкций 6м. Плиты могут применяться также в покрытиях промышленных зданий, в том числе оборудованных мостовыми кранами общего назначения грузоподъемностью до 10т включительно.
Размеры выпускаемых плит:
-
длина мм, 5970
-
ширина мм, 1490
-
высота мм, 250
Основные характеристики:
-
класс бетона по прочности на сжатие не менее С16/20
-
марка бетона по морозостойкости не менее F50
-
марка бетона по водонепроницаемости не менее W2
-
удельная эффективная активность естественных радионуклидов не более 370 Бк/кг.
Сертификат соответствия BY/112 02.01. ТР013 008 01 00065 до 02.06.2026 г.
|

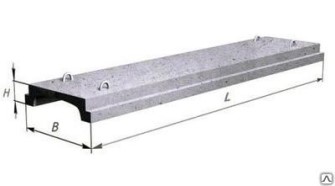

Эскиз конструкции |
Обозначение документа |
Марка |
Размеры, мм. |
Объем изделия м³ |
Масса
тн. |
||
|
L |
В |
Н |
|||||
|
СТБ 1383-2003 Серия 1.065.1-2.94 |
2ПГ6-3А V-н (п) 2ПГ6-4А V-н (п) 2ПГ6-5А V-н (п) |
5970 5970 5970
|
1490 1490 1490
|
250 250 250
|
0,49 0,49 0,49
|
1,23 1,23 1,23
|
