Сборные железобетонные предварительно напряженные ребристые плиты размером 1,5х12 м, высотой 450 мм. Рабочие чертежи

РЕСПУБЛИКА БЕЛАРУСЬ

СТРОИТЕЛЬНЫЙ КАТАЛОГ

Часть 3

Строительные конструкции,
изделия и узлы зданий и сооружений

Серия

Б1.465.1-4.25

Выпуск 1

Государственное предприятие «РНТЦ
по ценообразованию
в строительстве»

Сборные железобетонные предварительно напряженные ребристые плиты высотой 450 мм для покрытий одноэтажных производственных зданий

2025

НОМЕНКЛАТУРА ИЗДЕЛИЙ

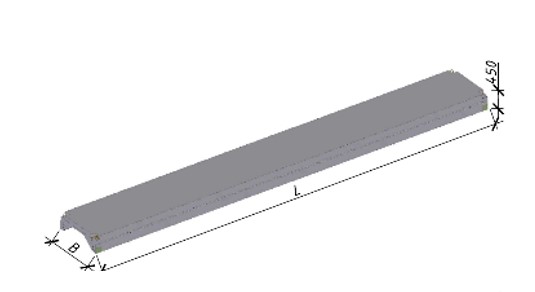

Эскиз

Марка плиты

Класс бетона

Габаритные размеры, мм

Расход материалов

Масса плиты, кг

L

b

Бетон, м³

Сталь, кг

ПКР 120.15 – 3,1 S540

C30/37

11960

1480

1,97

245,73

4930

ПКР 120.15 – 6,6 S540

288,28

ПКР 120.15 – 8,5 S540

341,56

ПКР 120.15 – 11,6 S540

C35/45

423,28

ПКР 120.15 – 3,1 S540-4

C30/37

2,24

280,82

5600

ПКР 120.15 – 6,6 S540-4

323,54

ПКР 120.15 – 8,5 S540-4

377,06

ПКР 120.15 – 11,6 S540-4

C35/45

459,19

ПКР 120.15 – 3,1 S540-7

C30/37

2,22

286,86

5550

ПКР 120.15 – 6,6 S540-7

329,58

ПКР 120.15 – 8,5 S540-7

383,10

ПКР 120.15 – 11,6 S540-7

C35/45

465,23

ПКР 120.15 – 3,1 S540-10

C30/37

2,18

286,86

5450

ПКР 120.15 – 6,6 S540-10

383,10

ПКР 120.15 – 8,5 S540-10

382,74

ПКР 120.15 – 11,6 S540-10

C35/45

464,87

ОБЛАСТЬ ПРИМЕНЕНИЯ

Чертежи предварительно напряженных ребристых плит разработаны для применения при проектировании и строительстве одноэтажных производственных зданий с шагом несущих конструкций 12,0 м, а также для массового производства этих изделий предприятиями строительной индустрии с сертифицированной системой контроля качества.

Предусмотрены ребристые плиты покрытия шириной 1480 мм, длиной 11960 мм, высотой 450 мм.

Плиты без дополнительных мероприятий по антикоррозионной защите могут применяться в условиях, соответствующих классу экспозиции ХС3 согласно СП 5.03.01-2020 «Бетонные и железобетонные конструкции». При применении плит в условиях эксплуатации, соответствующих иным классам экспозиции, следует предусматривать мероприятия по антикоррозионной защите в соответствии требованиями СН 2.01.07-2020 «Защита строительных конструкций от коррозии».

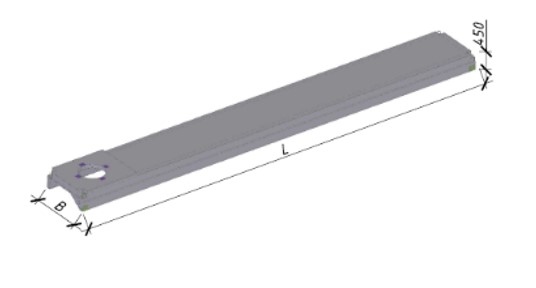

Для пропуска вентиляционного оборудования в полке ребристой плиты предусмотрены отверстия диаметром 400, 700 и 1000 мм.

ТЕХНИЧЕСКАЯ ХАРАКТЕРИСТИКА

Плиты покрытий соответствуют требованиям СН 2.01.01-2022 «Основы проектирования строительных конструкций», СП 5.03.01-2020, СТБ 1383-2003 «Плиты покрытий и перекрытий железобетонные для зданий и сооружений. Технические условия», СТБ EN 206-2016 «Бетон. Требования, показатели, изготовление и соответствие», СТБ 1544-2005 «Бетоны конструкционные тяжелые. Технические условия», СП 5.03.02-2021 «Изготовление бетонных и железобетонных конструкций»

В качестве рабочего армирования продольных ребер принята стержневая напрягаемая S540 (по СТБ 1701-2006 «Сталь арматурная горячекатаная, упрочненная вытяжкой. Технические условия»), f_p0,2k=540 МПа, f_pd=430 МПа диаметром 25, 28 и 32 мм. Напрягаемая стержневая арматура должна применяться в виде арматурных изделий с анкерующими устройствами по концам стержней. Натяжение рабочей арматуры может производится электротермическим или механическим способом.

В качестве рабочего армирования поперечных ребер принята ненапрягаемая арматура класса S500 (по СТБ 1704-2012 «Арматура ненапрягаемая для железобетонных конструкций. Технические условия»), f_yk=500 МПа, f_yd=455 МПа (γ_S = 1,1) диаметром 8, 10 и 12 мм.

Полка плиты армируется сварной сеткой из проволоки диаметром 4 и 5 мм класса S500 по СТБ 1704-2012 «Арматура ненапрягаемая для железобетонных конструкций. Технические условия»), f_yk=500 МПа, f_yd=455 МПа (γ_S = 1,1).

На опорных участках предварительно напряженных плит устанавливаются сетки косвенного армирования для обеспечения требуемого сопротивления бетона при локальном сжатии в местах передачи усилия обжатия с арматуры на бетон.

Номинальная величина защитный слоя бетона с учетом допустимого отклонения согласно СП 5.03.01-2020 Δc_dev=5 мм до рабочей напрягаемой арматуры составляет 35 мм, ненапрягаемой –25 мм. Номинальная величина защитный слоя бетона с учетом допустимого отклонения согласно СП 5.03.01-2020 Δc_dev=0 мм до сетки в полке составляет 10 мм.

Плиты покрытия запроектированы из тяжелого бетона по СТБ 1544-2005 (бетона нормального веса по СТБ EN 206-2016). Класс бетона приведен в номенклатуре изделий и в рабочих чертежах плит. Класс бетонной смеси по удобоукладываемости принимать с учетом технологии изготовления плит. Максимальная фракция крупного заполнителя бетонной смеси не должна превышать 20 мм.

Передаточная прочность бетона составляет 80% (85% в зимнее время) от средней прочности, соответствующей проектному классу бетона. Передачу усилий обжатия на бетон (отпуск натяжения арматуры) производить плавно после достижения бетоном требуемой передаточной прочности. Мгновенная передача усилий на бетон не допускается.

Марка бетона по морозостойкости и водонепроницаемости должна соответствовать спецификации указанной в проектной документации.

Подъем плит должен осуществляться за строповочные (монтажные) петли.

В плитах, выполненных по данной серии, при действии частого сочетания воздействий, определенного в соответствии с СН 2.01.01-2022, ширина раскрытия трещин не превышает 0,2 мм.

Согласно СН 2.01.01-2022 для обеспечения соответствия плит требованиям критерия внешнего вида максимальное значение вертикальных прогибов от практически постоянного сочетания воздействий не превышает L/250. При необходимости ограничения вертикальных прогибов для предотвращения повреждения несущих, примыкающих и смежных элементов, защитно-декоративной отделки в конкретном проекте следует выполнить проверку величины прогибов на соответствие критериям, указанным в техническом задании на проектировании.

ДОПОЛНИТЕЛЬНЫЕ ДАННЫЕ

В соответствии с требованиями раздела 3 СТБ 1383-2003 структура маркировки плиты принята следующей:

ПКР - наименование изделия - плита покрытия ребристая;
