Сборные железобетонные предварительно напряженные ребристые плиты размером 3х12 м, высотой 450 мм. Рабочие чертежи

РЕСПУБЛИКА БЕЛАРУСЬ

СТРОИТЕЛЬНЫЙ КАТАЛОГ

Часть 3

Строительные конструкции,
изделия и узлы зданий и сооружений

Серия

Б1.465.1-4.25

Выпуск 3

Государственное предприятие «РНТЦ
по ценообразованию
в строительстве»

     Сборные железобетонные предварительно напряженные ребристые плиты высотой 450 мм для покрытий одноэтажных производственных зданий

2025

НОМЕНКЛАТУРА ИЗДЕЛИЙ

Эскиз

Марка колонны

Класс бетона

Габаритные размеры, мм

Расход материалов

Масса плиты, кг

L

B

Бетон, м³

Сталь, кг

1ПКР 120.30 – 1,8 S540

C30/37

11960

2980

2,44

288,83

6100

1ПКР 120.30 – 2,4 S540

323,00

1ПКР 120.30 – 2,9 S540

363,61

1ПКР 120.30 – 1,8 S540-4

2,77

325,74

6930

1ПКР 120.30 – 2,4 S540-4

359,91

1ПКР 120.30 – 2,9 S540-4

401,52

1ПКР 120.30 – 1,8 S540-7

2,75

325,74

6880

1ПКР 120.30 – 2,4 S540-7

359,91

1ПКР 120.30 – 2,9 S540-7

401,52

1ПКР 120.30 – 1,8 S540-10

2,71

343,82

6780

1ПКР 120.30 – 2,4 S540-10

377,99

1ПКР 120.30 – 2,9 S540-10

419,60

1ПКР 120.30 – 1,8 S540-14

2,93

325,74

7330

1ПКР 120.30 – 2,4 S540-14

359,91

1ПКР 120.30 – 2,9 S540-14

446,83

Эскиз

Марка плиты

Класс бетона

Габаритные размеры, мм

Расход материалов

Масса плиты, кг

L

B

Бетон, м³

Сталь, кг

2ПКР 120.30 – 1,6 S540

C30/37

11960

2980

2,92

285,27

7300

2ПКР 120.30 – 2,1 S540

293,45

2ПКР 120.30 – 2,2 S540

305,99

2ПКР 120.30 – 2,7 S540

326,71

2ПКР 120.30 – 3,3 S540

368,01

2ПКР 120.30 – 4,0 S540

391,45

2ПКР 120.30 – 4,7 S540

C35/45

432,75

2ПКР 120.30 – 5,7 S540

482,97

2ПКР 120.30 – 1,6 S540-4

C30/37

3,14

317,08

7850

2ПКР 120.30 – 2,1 S540-4

325,26

2ПКР 120.30 – 2,2 S540-4

337,80

2ПКР 120.30 – 2,7 S540-4

358,52

2ПКР 120.30 – 3,3 S540-4

400,64

2ПКР 120.30 – 4,0 S540-4

424,08

2ПКР 120.30 – 4,7 S540-4

C35/45

465,38

2ПКР 120.30 – 5,7 S540-4

516,60

2ПКР 120.30 – 1,6 S540-7

C30/37

3,17

317,08

7930

2ПКР 120.30 – 2,1 S540-7

325,26

2ПКР 120.30 – 2,2 S540-7

337,80

2ПКР 120.30 – 2,7 S540-7

358,52

2ПКР 120.30 – 3,3 S540-7

400,64

2ПКР 120.30 – 4,0 S540-7

424,08

2ПКР 120.30 – 4,7 S540-7

C35/45

465,38

2ПКР 120.30 – 5,7 S540-7

516,60

Эскиз

Марка плиты

Класс бетона

Габаритные размеры, мм

Расход материалов

Масса плиты, кг

L

B

Бетон, м³

Сталь, кг

2ПКР 120.30 – 1,6 S540-10

C30/37

11960

2980

3,31

351,11

8280

2ПКР 120.30 – 2,1 S540-10

359,29

2ПКР 120.30 – 2,2 S540-10

371,83

2ПКР 120.30 – 2,7 S540-10

392,55

2ПКР 120.30 – 3,3 S540-10

433,37

2ПКР 120.30 – 4,0 S540-10

456,81

2ПКР 120.30 – 4,7 S540-10

C35/45

498,11

2ПКР 120.30 – 5,7 S540-10

548,31

2ПКР 120.30 – 1,6 S540-14

C30/37

3,22

358,79

8050

2ПКР 120.30 – 2,1 S540-14

366,97

2ПКР 120.30 – 2,2 S540-14

379,51

2ПКР 120.30 – 2,7 S540-14

400,23

2ПКР 120.30 – 3,3 S540-14

441,05

2ПКР 120.30 – 4,0 S540-14

464,49

2ПКР 120.30 – 4,7 S540-14

C35/45

505,79

2ПКР 120.30 – 5,7 S540-14

555,99

1ПКР 120.30 – 1,8 S540-3

С30/37

2,08

283,10

5200

1ПКР 120.30 – 2,4 S540-3

303,82

1ПКР 120.30 – 2,9 S540-3

331,20

Эскиз

Марка плиты

Класс бетона

Габаритные размеры, мм

Расход материалов

Масса плиты, кг

L

B

Бетон, м³

Сталь, кг

2ПКР 120.30 – 1,6 S540-3

C30/37

11960

2980

2,54

288,99

6350

2ПКР 120.30 – 2,1 S540-3

297,17

2ПКР 120.30 – 2,2 S540-3

309,71

2ПКР 120.30 – 2,7 S540-3

330,43

2ПКР 120.30 – 3,3 S540-3

365,97

2ПКР 120.30 – 4,0 S540-3

389,41

2ПКР 120.30 – 4,7 S540-3

C35/45

426,52

2ПКР 120.30 – 5,4 S540-3

472,78

1ПКР 120.30 – 1,8 S540-5

С30/37

1,98

272,97

4950

1ПКР 120.30 – 2,4 S540-5

301,79

1ПКР 120.30 – 2,9 S540-5

335,96

2ПКР 120.30 – 1,6 S540-5

C30/37

2,71

276,49

6780

2ПКР 120.30 – 2,1 S540-5

284,67

2ПКР 120.30 – 2,2 S540-5

297,21

2ПКР 120.30 – 2,7 S540-5

317,93

2ПКР 120.30 – 3,3 S540-5

354,03

2ПКР 120.30 – 4,0 S540-5

377,47

2ПКР 120.30 – 4,7 S540-5

C35/45

416,07

2ПКР 120.30 – 5,4 S540-5

498,69

ОБЛАСТЬ ПРИМЕНЕНИЯ

Чертежи предварительно напряженных ребристых плит разработаны для применения при проектировании и строительстве одноэтажных производственных зданий с шагом несущих конструкций 12,0 м, а также для массового производства этих изделий предприятиями строительной индустрии с сертифицированной системой контроля качества.

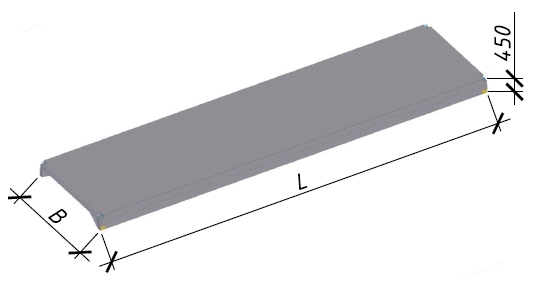

Предусмотрены ребристые плиты покрытия шириной 2980 мм, длиной 11960 мм, высотой
450 мм.

Плиты без дополнительных мероприятий по антикоррозионной защите могут применяться в условиях, соответствующих классу экспозиции ХС3 согласно СП 5.03.01-2020 «Бетонные и железобетонные конструкции». При применении плит в условиях эксплуатации, соответствующих иным классам экспозиции, следует предусматривать мероприятия по антикоррозионной защите в соответствии требованиями СН 2.01.07-2020 «Защита строительных конструкций от коррозии».

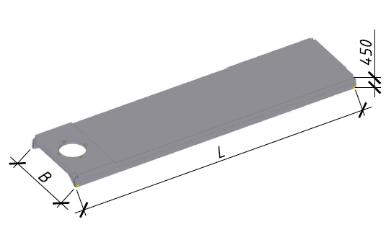

Для пропуска вентиляционного оборудования в полке ребристой плиты предусмотрены отверстия диаметром 400, 700, 1000 и 1450 мм.

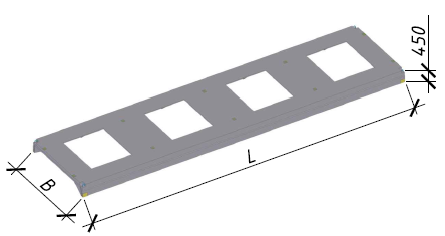

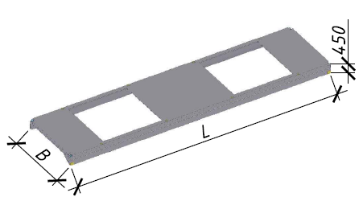

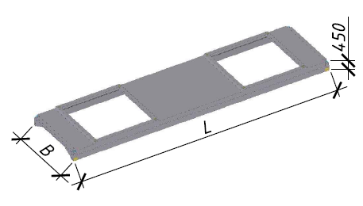

Для установки зенитных фонарей в поле плиты предусмотрены четыре отверстия размером
1500 х 1700 мм или два отверстия размерами 2600 х 2700 мм.

ТЕХНИЧЕСКАЯ ХАРАКТЕРИСТИКА

Плиты покрытий соответствуют требованиям СН 2.01.01-2022 «Основы проектирования строительных конструкций», СП 5.03.01-2020, СТБ 1383-2003 «Плиты покрытий и перекрытий железобетонные для зданий и сооружений. Технические условия», СТБ EN 206-2016 «Бетон. Требования, показатели, изготовление и соответствие», СТБ 1544-2005 «Бетоны конструкционные тяжелые. Технические условия», СП 5.03.02-2021 «Изготовление бетонных и железобетонных конструкций»

В качестве рабочего армирования продольных ребер принята стержневая напрягаемая S540 (по СТБ 1701-2006 «Сталь арматурная горячекатаная, упрочненная вытяжкой. Технические условия»), f_p0,2k=540 МПа, f_pd=430 МПа диаметром 22, 25, 28 и 32 мм. Напрягаемая стержневая арматура должна применяться в виде арматурных изделий с анкерующими устройствами по концам стержней. Натяжение рабочей арматуры может производится электротермическим или механическим способом.

В качестве рабочего армирования поперечных ребер принята ненапрягаемая арматура класса S500 (по СТБ 1704-2012 «Арматура ненапрягаемая для железобетонных конструкций. Технические условия»), f_yk=500 МПа, f_yd=455 МПа (γ_S = 1,1) диаметром 10, 12, 14 и 16 мм.

Полка плиты армируется сварной сеткой из проволоки диаметром 4 и 5 мм класса S500 по СТБ 1704-2012 «Арматура ненапрягаемая для железобетонных конструкций. Технические условия»), f_yk=500 МПа, f_yd=455 МПа (γ_S = 1,1).

На опорных участках предварительно напряженных плит устанавливаются сетки косвенного армирования для обеспечения требуемого сопротивления бетона при локальном сжатии в местах передачи усилия обжатия с арматуры на бетон.

Номинальная величина защитный слоя бетона с учетом допустимого отклонения согласно СП 5.03.01-2020 Δc_dev=5 мм до рабочей напрягаемой арматуры составляет 35 мм, ненапрягаемой – 25 мм. Номинальная величина защитный слоя бетона с учетом допустимого отклонения согласно СП 5.03.01-2020 Δc_dev=0 мм до сетки в полке составляет 10 мм.

Плиты покрытия запроектированы из тяжелого бетона по СТБ 1544-2005 (бетона нормального веса по СТБ EN 206-2016). Класс бетона приведен в номенклатуре изделий и в рабочих чертежах плит. Класс бетонной смеси по удобоукладываемости принимать с учетом технологии изготовления плит. Максимальная фракция крупного заполнителя бетонной смеси не должна превышать 20 мм.

Передаточная прочность бетона составляет 80% (85% в зимнее время) от средней прочности, соответствующей проектному классу бетона. Передачу усилий обжатия на бетон (отпуск натяжения арматуры) производить плавно после достижения бетоном требуемой передаточной прочности. Мгновенная передача усилий на бетон не допускается.

Марка бетона по морозостойкости и водонепроницаемости должна соответствовать спецификации указанной в проектной документации.

Подъем плит должен осуществляться за строповочные (монтажные) петли.

В плитах, выполненных по данной серии, при действии частого сочетания воздействий, определенного в соответствии с СН 2.01.01-2022, ширина раскрытия трещин не превышает 0,2 мм.

Согласно СН 2.01.01-2022 для обеспечения соответствия плит требованиям критерия внешнего вида максимальное значение вертикальных прогибов от практически постоянного сочетания воздействий не превышает L/250. При необходимости ограничения вертикальных прогибов для предотвращения повреждения несущих, примыкающих и смежных элементов, защитно-декоративной отделки в конкретном проекте следует выполнить проверку величины прогибов на соответствие критериям, указанным в техническом задании на проектировании.

ДОПОЛНИТЕЛЬНЫЕ ДАННЫЕ

В соответствии с требованиями раздела 3 СТБ 1383-2003 структура маркировки плиты принята следующей:
