Сборные железобетонные предварительно напряжённые ребристые плиты перекрытий конструктивными размерами в плане 1,5×6,0 м2; 1,5×5,6 м2; 1,5×5,1 м2; 0,75×5,6 м2; 0,75×5,1 м2 и высотой 400 мм. Рабочие чертежи

Скачать RVT Скачать PDF

РЕСПУБЛИКА БЕЛАРУСЬ

СТРОИТЕЛЬНЫЙ КАТАЛОГ

Часть 3

Строительные конструкции,
изделия и узлы зданий и сооружений

Серия

Б1.442.1-2.25

Выпуск 1

УО «Брестский государственный
технический университет»

Сборные железобетонные предварительно напряженные ребристые плиты высотой 400 мм

2025

НОМЕНКЛАТУРА ИЗДЕЛИЙ

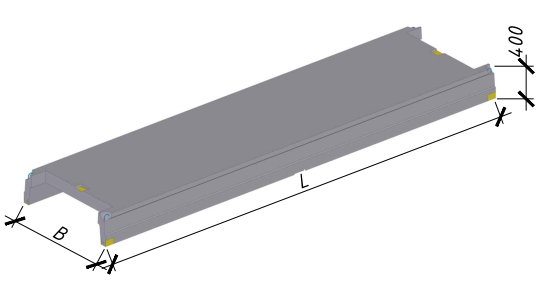

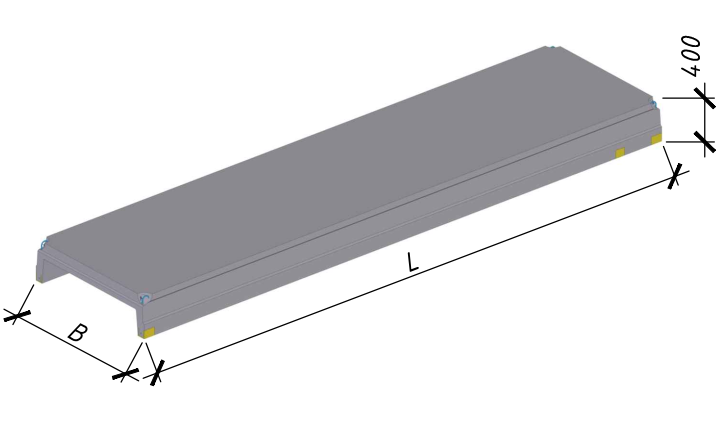

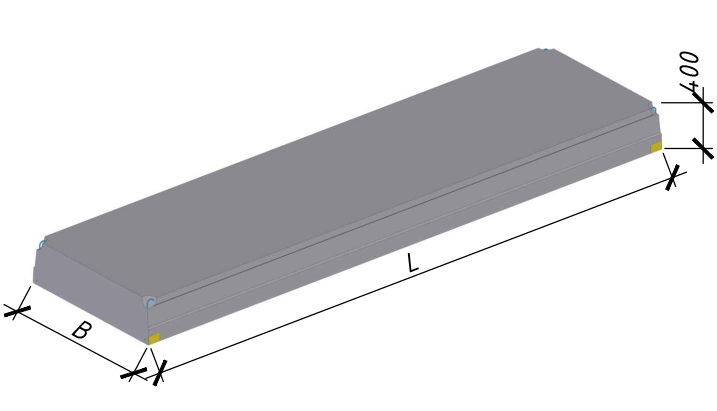

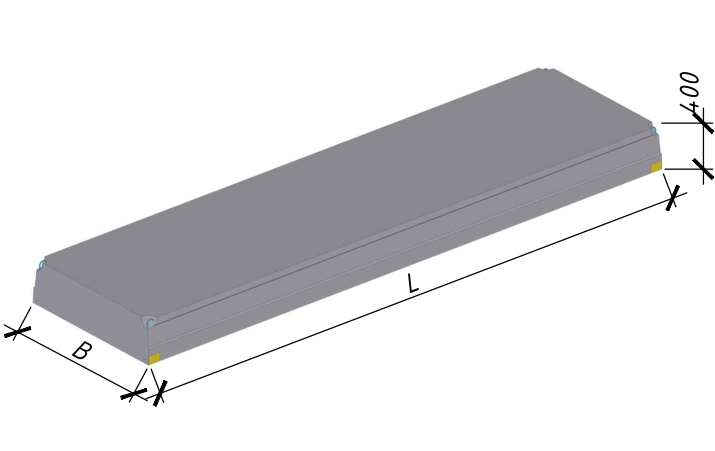

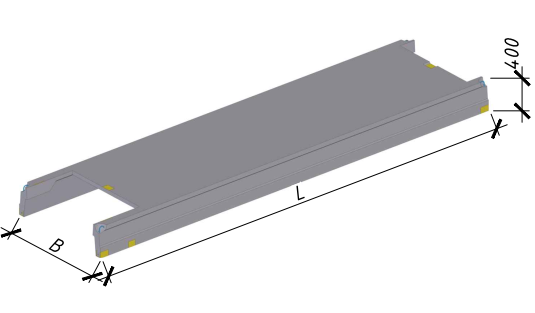

Эскиз

Марка колонны

Класс бетона

Габаритные размеры, мм

Расход материалов

Масса плиты, кг

Бетон, м³

Сталь, кг

ПТР 60.15-5,6 S540

C30/37

5950

1485

0,94

69,41

2350

ПТР 60.15-9,0 S540

77,17

ПТР 60.15-10,2 S540

82,77

ПТР 60.15-12,7 S540

94,33

ПТР 60.15-13,1 S540

92,97

ПТР 60.15-14,1 S540

100,11

ПТР 60.15-16,1 S540

113,24

ПТР 60.15-17,5 S540

113,86

ПТР 60.15-18,1 S540

121,24

ПТР 60.15-20,8 S540

126,84

ПТР 60.15-22,1 S540

129,93

ПТР 60.15-22,7 S540

153,89

ПТР 60.15-24,0 S540

159,95

ПТР 60.15-26,9 S540

170,31

ПТР 60.15-28,0 S540

184,69

ПТР 60.15-30,0 S540

200,35

ПТР 60.15-31,0 S540

218,19

ПТР 60.15-5,6 S540-т

71,93

ПТР 60.15-9,0 S540-т

79,69

ПТР 60.15-10,2 S540-т

85,29

ПТР 60.15-12,7 S540-т

96,85

ПТР 60.15-13,1 S540-т

95,49

ПТР 60.15-14,1 S540-т

102,63

ПТР 60.15-16,1 S540-т

115,76

ПТР 60.15-17,5 S540-т

116,38

ПТР 60.15-18,1 S540-т

123,76

ПТР 60.15-20,8 S540-т

129,36

ПТР 60.15-22,1 S540-т

132,45

ПТР 60.15-22,7 S540-т

156,41

ПТР 60.15-24,0 S540-т

162,47

ПТР 60.15-26,9 S540-т

172,83

ПТР 60.15-28,0 S540-т

187,21

ПТР 60.15-30,0 S540-т

202,87

ПТР 60.15-31,0 S540-т

220,71

ПТР 60.15-5,6 S540-к

C35/45

0,87

69,83

2180

ПТР 60.15-9,0 S540-к

78,53

ПТР 60.15-10,2 S540-к

84,13

ПТР 60.15-12,7 S540-к

95,48

ПТР 60.15-13,1 S540-к

94,12

ПТР 60.15-14,1 S540-к

101,26

ПТР 60.15-16,1 S540-к

114,00

ПТР 60.15-17,5 S540-к

114,62

ПТР 60.15-18,1 S540-к

C30/37

122,00

ПТР 60.15-20,8 S540-к

127,60

ПТР 60.15-22,1 S540-к

130,69

ПТР 60.15-22,7 S540-к

148,65

ПТР 60.15-24,0 S540-к

159,81

ПТР 60.15-26,9 S540-к

170,17

ПТР 60.15-28,0 S540-к

184,55

ПТР 60.15-30,0 S540-к

199,73

ПТР 60.15-31,0 S540-к

217,57

ПТР 60.15-5,6 S540-кт

0,82

72,49

2050

ПТР 60.15-9,0 S540-кт

80,50

ПТР 60.15-10,2 S540-кт

86,10

ПТР 60.15-12,7 S540-кт

97,12

ПТР 60.15-13,1 S540-кт

95,76

ПТР 60.15-14,1 S540-кт

102,90

ПТР 60.15-16,1 S540-кт

122,73

ПТР 60.15-17,5 S540-кт

122,15

ПТР 60.15-18,1 S540-кт

129,53

ПТР 60.15-20,8 S540-кт

135,13

ПТР 60.15-22,1 S540-кт

138,22

ПТР 60.15-22,7 S540-кт

144,48

ПТР 60.15-24,0 S540-кт

150,54

ПТР 60.15-26,9 S540-кт

160,90

ПТР 60.15-28,0 S540-кт

183,54

ПТР 60.15-30,0 S540-кт

196,96

ПТР 60.15-31,0 S540-кт

214,80

ПТР 60.15-5,6 S540-к-4

0,97

105,45

2430

ПТР 60.15-9,0 S540-к-4

114,15

ПТР 60.15-10,2 S540-к-4

119,75

ПТР 60.15-12,7 S540-к-4

131,10

ПТР 60.15-13,1 S540-к-4

129,74

ПТР 60.15-14,1 S540-к-4

136,88

ПТР 60.15-16,1 S540-к-4

149,62

ПТР 60.15-17,5 S540-к-4

150,24

ПТР 60.15-18,1 S540-к-4

157,62

ПТР 60.15-20,8 S540-к-4

163,22

ПТР 60.15-22,1 S540-к-4

166,31

ПТР 60.15-22,7 S540-к-4

189,37

ПТР 60.15-24,0 S540-к-4

195,43

ПТР 60.15-26,9 S540-к-4

205,79

ПТР 60.15-28,0 S540-к-4

220,17

ПТР 60.15-30,0 S540-к-4

235,35

ПТР 60.15-31,0 S540-к-4

253,19

ПТР 60.15-5,6 S540-к-7

0,95

104,73

2380

ПТР 60.15-9,0 S540-к-7

113,43

ПТР 60.15-10,2 S540-к-7

119,03

ПТР 60.15-12,7 S540-к-7

130,38

ПТР 60.15-13,1 S540-к-7

129,02

ПТР 60.15-14,1 S540-к-7

136,16

ПТР 60.15-16,1 S540-к-7

148,90

ПТР 60.15-17,5 S540-к-7

149,52

ПТР 60.15-18,1 S540-к-7

156,90

ПТР 60.15-20,8 S540-к-7

162,50

ПТР 60.15-22,1 S540-к-7

165,59

ПТР 60.15-22,7 S540-к-7

188,65

ПТР 60.15-24,0 S540-к-7

194,71

ПТР 60.15-26,9 S540-к-7

205,07

ПТР 60.15-28,0 S540-к-7

219,45

ПТР 60.15-30,0 S540-к-7

234,63

ПТР 60.15-31,0 S540-к-7

252,47

ПТР 60.15-5,6 S540-к-10

0,91

97,45

2280

ПТР 60.15-9,0 S540-к-10

106,15

ПТР 60.15-10,2 S540-к-10

111,75

ПТР 60.15-12,7 S540-к-10

123,10

ПТР 60.15-13,1 S540-к-10

121,74

ПТР 60.15-14,1 S540-к-10

128,88

ПТР 60.15-16,1 S540-к-10

141,62

ПТР 60.15-17,5 S540-к-10

142,24

ПТР 60.15-18,1 S540-к-10

149,62

ПТР 60.15-20,8 S540-к-10

155,22

ПТР 60.15-22,1 S540-к-10

158,31

ПТР 60.15-22,7 S540-к-10

181,37

ПТР 60.15-24,0 S540-к-10

187,43

ПТР 60.15-26,9 S540-к-10

197,79

ПТР 60.15-28,0 S540-к-10

212,17

ПТР 60.15-30,0 S540-к-10

227,35

ПТР 60.15-31,0 S540-к-10

245,19

ПТР 56.15-6,9 S540

C30/37

5550

1485

0,93

60,81

2330

ПТР 56.15-9,6 S540

67,33

ПТР 56.15-12,3 S540

75,60

ПТР 56.15-15,1 S540

91,00

ПТР 56.15-15,6 S540

89,72

ПТР 56.15-17,1 S540

96,38

ПТР 56.15-19,3 S540

101,04

ПТР 56.15-20,6 S540

101,20

ПТР 56.15-21,8 S540

108,08

ПТР 56.15-24,5 S540

129,25

ПТР 56.15-26,0 S540

128,03

ПТР 56.15-26,6 S540

136,67

ПТР 56.15-29,5 S540

142,33

ПТР 56.15-31,5 S540

156,01

ПТР 56.15-34,5 S540

165,67

ПТР 56.15-37,0 S540

186,41

ПТР 56.15-37,7 S540

202,75

ПТР 56.15-6,9 S540-4

1,03

98,17

2580

ПТР 56.15-9,6 S540-4

104,69

ПТР 56.15-12,3 S540-4

112,96

ПТР 56.15-15,1 S540-4

128,36

ПТР 56.15-15,6 S540-4

127,08

ПТР 56.15-17,1 S540-4

133,74

ПТР 56.15-19,3 S540-4

138,40

ПТР 56.15-20,6 S540-4

138,56

ПТР 56.15-21,8 S540-4

145,44

ПТР 56.15-24,5 S540-4

166,61

ПТР 56.15-26,0 S540-4

165,39

ПТР 56.15-26,6 S540-4

174,03

ПТР 56.15-29,5 S540-4

179,69

ПТР 56.15-31,5 S540-4

193,37

ПТР 56.15-34,5 S540-4

203,03

ПТР 56.15-37,0 S540-4

223,77

ПТР 56.15-37,7 S540-4

240,11

ПТР 56.15-6,9 S540-7

1,00

97,45

2500

ПТР 56.15-9,6 S540-7

103,97

ПТР 56.15-12,3 S540-7

112,24

ПТР 56.15-15,1 S540-7

127,64

ПТР 56.15-15,6 S540-7

126,36

ПТР 56.15-17,1 S540-7

133,02

ПТР 56.15-19,3 S540-7

137,68

ПТР 56.15-20,6 S540-7

137,84

ПТР 56.15-21,8 S540-7

144,72

ПТР 56.15-24,5 S540-7

165,89

ПТР 56.15-26,0 S540-7

164,67

ПТР 56.15-26,6 S540-7

173,31

ПТР 56.15-29,5 S540-7

178,97

ПТР 56.15-31,5 S540-7

192,65

ПТР 56.15-34,5 S540-7

202,31

ПТР 56.15-37,0 S540-7

223,05

ПТР 56.15-37,7 S540-7

239,39

ПТР 56.15-6,9 S540-10

0,97

90,17

2430

ПТР 56.15-9,6 S540-10

96,69

ПТР 56.15-12,3 S540-10

104,96

ПТР 56.15-15,1 S540-10

120,36

ПТР 56.15-15,6 S540-10

119,08

ПТР 56.15-17,1 S540-10

125,74

ПТР 56.15-19,3 S540-10

130,40

ПТР 56.15-20,6 S540-10

130,56

ПТР 56.15-21,8 S540-10

137,44

ПТР 56.15-24,5 S540-10

158,61

ПТР 56.15-26,0 S540-10

157,39

ПТР 56.15-26,6 S540-10

166,03

ПТР 56.15-29,5 S540-10

171,69

ПТР 56.15-31,5 S540-10

185,37

ПТР 56.15-34,5 S540-10

195,03

ПТР 56.15-37,0 S540-10

215,77

ПТР 56.15-37,7 S540-10

232,11

ПТР 51.15-9,2 S540

5050

1485

0,86

56,75

2150

ПТР 51.15-11,5 S540

63,36

ПТР 51.15-15,6 S540

69,54

ПТР 51.15-19,1 S540

82,02

ПТР 51.15-19,7 S540

80,20

ПТР 51.15-22,2 S540

87,92

ПТР 51.15-25,1 S540

104,56

ПТР 51.15-25,8 S540

103,04

ПТР 51.15-27,8 S540

109,30

ПТР 51.15-30,4 S540

114,04

ПТР 51.15-32,2 S540

112,94

ПТР 51.15-33,0 S540

124,88

ПТР 51.15-36,5 S540

130,04

ПТР 51.15-38,9 S540

146,42

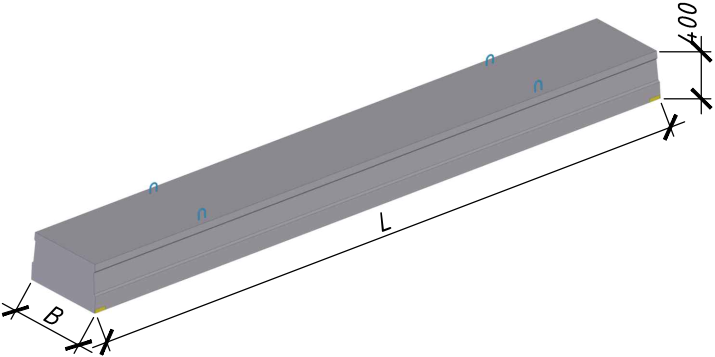

ПТР 56.7-12,0

5550

740

0,59

48,22

1480

ПТР 56.7-12,0

58,30

ПТР 56.7-12,0

74,90

ПТР 51.7-15,0

5050

740

0,54

45,50

1350

ПТР 51.7-28,0

55,64

ПТР 51.7-40,0

70,13

ОБЛАСТЬ ПРИМЕНЕНИЯ

Чертежи предварительно напряженных ребристых плит разработаны для применения при проектировании и строительстве многоэтажных производственных зданий, а также для массового производства этих изделий предприятиями строительной индустрии с сертифицированной системой контроля качества.

Предусмотрены ребристые плиты перекрытий высотой 400 мм с конструктивными размерами в плане: 5,95х1,485 м; 5,55х1,485 м; 5,05х1,485 м; 5,55х0,74 м и 5,05х0,74 м.

Плиты без дополнительных мероприятий по антикоррозионной защите могут применяться в условиях, соответствующих классу экспозиции ХС3 согласно СП 5.03.01-2020 «Бетонные и железобетонные конструкции». При применении плит в условиях эксплуатации, соответствующих иным классам экспозиции, следует предусматривать мероприятия по антикоррозионной защите в соответствии требованиями СН 2.01.07-2020 «Защита строительных конструкций от коррозии».

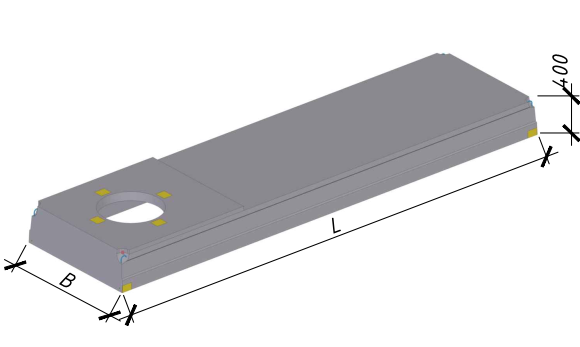

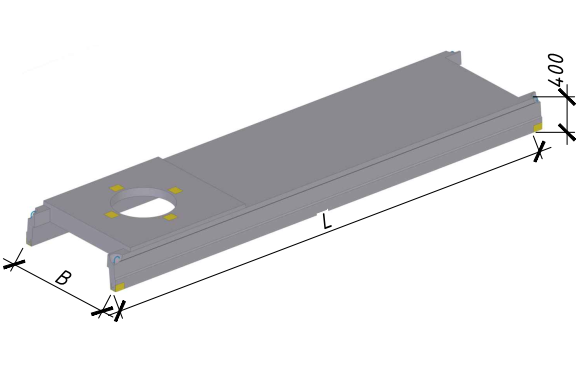

Для пропуска вентиляционного оборудования в полке ребристой плиты предусмотрены отверстия диаметром 400, 700 и 1000 мм.

ТЕХНИЧЕСКАЯ ХАРАКТЕРИСТИКА

Плиты перекрытий соответствуют требованиям СН 2.01.01-2022 «Основы проектирования строительных конструкций», СП 5.03.01-2020, СТБ 1383-2003 «Плиты покрытий и перекрытий железобетонные для зданий и сооружений. Технические условия», СТБ 2674-2025 «Бетоны конструкционные. Технические условия», СП 5.03.02-2021 «Изготовление бетонных и железобетонных конструкций».

В качестве рабочего армирования продольных ребер принята стержневая напрягаемая S540 (по СТБ 1701-2006 «Сталь арматурная горячекатаная, упрочненная вытяжкой. Технические условия»), f_p_0,2k=540 МПа, f_pd=430 МПа диаметром 16, 18, 20, 22, 25 и 28 мм. Напрягаемая стержневая арматура должна применяться в виде арматурных изделий с анкерующими устройствами по концам стержней. Выбор типа анкеровки производит завод-изготовитель. Натяжение рабочей арматуры может производится электротермическим или механическим способом.

Для плит без предварительного напряжения принята ненапрягаемая арматура класса S500 (по СТБ 1704-2012 «Арматура ненапрягаемая для железобетонных конструкций. Технические условия»), f_yk=500 МПа, f_yd=455 МПа (γ_S = 1,1) диаметром 16, 20 и 25 мм.

В качестве рабочего армирования поперечных ребер принята ненапрягаемая арматура класса S500 (по СТБ 1704-2012 «Арматура ненапрягаемая для железобетонных конструкций. Технические условия»), f_yk=500 МПа, f_yd=455 МПа (γ_S = 1,1) диаметром от 5 до 16 мм.

Полка плиты армируется сварной сеткой из проволоки диаметром 4 и 5 мм класса S500 по СТБ 1704-2012 «Арматура ненапрягаемая для железобетонных конструкций. Технические условия»), f_yk=500 МПа, f_yd=455 МПа (γ_S = 1,1).

На опорных участках предварительно напряженных плит устанавливаются сетки косвенного армирования для обеспечения требуемого сопротивления бетона при локальном сжатии в местах передачи усилия обжатия с арматуры на бетон.

С учетом допустимого отклонения Δc_dev согласно СП 5.03.01-2020 от 2 до 5 мм номинальный защитный слой бетона до рабочей арматуры продольного ребра составляет не менее 30 мм.

Номинальный защитный слой бетона с учетом допустимого отклонения согласно СП 5.03.01-2020 Δc_dev=5 мм до рабочей арматуры поперечного ребра составляет 25 мм, полки – 10 мм.

Плиты перекрытия запроектированы из бетона нормального веса по СТБ 2674-2025. Класс бетона приведен в номенклатуре изделий и в рабочих чертежах плит. Класс бетонной смеси по удобоукладываемости принимать с учетом технологии изготовления плит. Максимальная фракция крупного заполнителя бетонной смеси не должна превышать 20 мм.

Передаточная прочность бетона составляет 80% (85% в зимнее время) от средней прочности, соответствующей проектному классу бетона. Передачу усилий обжатия на бетон (отпуск натяжения арматуры) производить плавно после достижения бетоном требуемой передаточной прочности. Мгновенная передача усилий на бетон не допускается.

Марка бетона по морозостойкости и водонепроницаемости должна соответствовать спецификации указанной в проектной документации.

Подъем плит должен осуществляться за строповочные (монтажные) петли.

В предварительно напряженных плитах, выполненных по данной серии, при действии частого сочетания воздействий, определенного в соответствии с СН 2.01.01-2022, ширина раскрытия трещин не превышает 0,2 мм. В плитах без предварительного напряжения при действии практически постоянного сочетания воздействий, определенного в соответствии с СН 2.01.01-2022, ширина раскрытия трещин не превышает 0,3 мм.

Согласно СН 2.01.01-2022 для обеспечения соответствия плит требованиям критерия внешнего вида максимальное значение вертикальных прогибов от практически постоянного сочетания воздействий не превышает L/250. При необходимости ограничения вертикальных прогибов для предотвращения повреждения несущих, примыкающих и смежных элементов, защитно-декоративной отделки в конкретном проекте следует выполнить проверку величины прогибов на соответствие критериям, указанным в техническом задании на проектировании.

ДОПОЛНИТЕЛЬНЫЕ ДАННЫЕ

В соответствии с требованиями раздела 3 СТБ 1383-2003 структура маркировки плиты принята следующей:

ПТР

ПТР - наименование изделия - плита перекрытия ребристая;
1	-	длина плиты в дециметрах (с округлением до целого числа);
2	-	ширина плиты в дециметрах (с округлением до целого числа);
3	-	расчетная нагрузка в кПа;
4	-	класс напрягаемой арматуры;
5	-	тип плиты в зависимости от положения в каркасе (указывается только для плит
		длиной 5,95 м);
6	-	диаметр отверстия в полке плиты в дециметрах (при наличии);
7	-	тип плиты в зависимости от категории проницаемости бетона согласно
		СН 2.01.07-2020.
