Сборные железобетонные предварительно напряжённые ребристые плиты покрытий одноэтажных производственных зданий конструктивными размерами в плане 3×6 м2 и высотой 300 мм. Рабочие чертежи

РЕСПУБЛИКА БЕЛАРУСЬ

СТРОИТЕЛЬНЫЙ КАТАЛОГ

Часть 3

Строительные конструкции,
изделия и узлы зданий и сооружений

Серия

Б1.465.1-3.24

Выпуск 1

УО «Брестский государственный технический университет»

Сборные железобетонные предварительно напряженные ребристые плиты высотой 300 мм для покрытий одноэтажных производственных зданий

2025

НОМЕНКЛАТУРА ИЗДЕЛИЙ

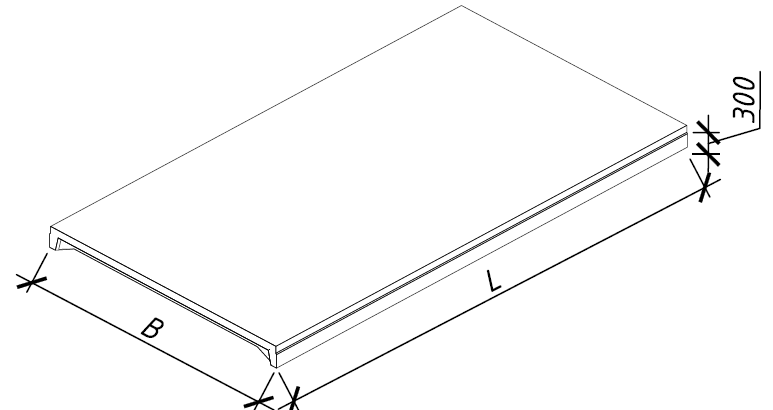

Эскиз

Марка плиты

Класс бетона

Габаритные размеры, мм

Расход материалов

Масса плиты, кг

L

b

Бетон, м³

Сталь, кг

#

ПКР 60.30.30 - 1,5 S800

C30/37

5970

2980

1,07

83,81

2680

ПКР 60.30.30 - 1,8 S800

83,51

ПКР 60.30.30 - 3,0 S800

92,03

ПКР 60.30.30 - 5,0 S800

113,92

#

ПКР 60.30.30 - 1,5 S800-4

1,31

120,16

3280

ПКР 60.30.30 - 1,8 S800-4

119,86

ПКР 60.30.30 – 3,0 S800-4

128,38

ПКР 60.30.30 – 5,0 S800-4

152,05

ПКР 60.30.30 - 1,5 S800-7

1,28

120,16

3200

ПКР 60.30.30 - 1,8 S800-7

119,86

ПКР 60.30.30 - 3,0 S800-7

128,38

ПКР 60.30.30 - 5,0 S800-7

152,05

ПКР 60.30.30 - 1,5 S800-10

1,42

146,64

3550

ПКР 60.30.30 - 1,8 S800-10

146,34

ПКР 60.30.30 - 3,0 S800-10

154,86

ПКР 60.30.30 - 5,0 S800-10

177,51

ПКР 60.30.30 - 1,5 S800-14

1,34

154,32

3350

ПКР 60.30.30 - 1,8 S800-14

154,02

ПКР 60.30.30 - 3,0 S800-14

162,54

ПКР 60.30.30 - 5,0 S800-14

185,19

ОБЛАСТЬ ПРИМЕНЕНИЯ

Чертежи предварительно напряженных ребристых плит разработаны для применения при проектировании и строительстве одноэтажных производственных зданий, а также для массового производства этих изделий предприятиями строительной индустрии с сертифицированной системой контроля качества.

Предусмотрены ребристые плиты покрытия шириной 2980 мм, длиной 5970 мм, высотой 300 мм.

Плиты без дополнительных мероприятий по антикоррозионной защите могут применяться в условиях, соответствующих классу экспозиции ХС3 согласно СП 5.03.01-2020 «Бетонные и железобетонные конструкции». При применении плит в условиях эксплуатации, соответствующих иным классам экспозиции, следует предусматривать мероприятия по антикоррозионной защите в соответствии требованиями СН 2.01.07-2020 «Защита строительных конструкций от коррозии».

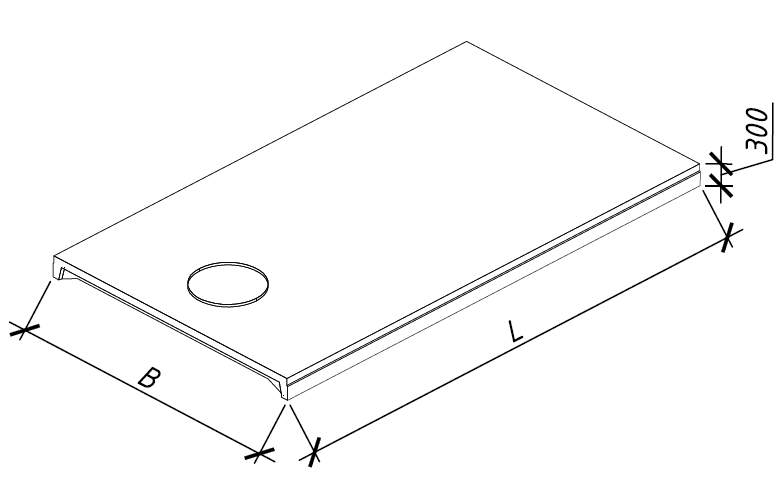

Для пропуска вентиляционного оборудования в полке ребристой плиты предусмотрены отверстия диаметром 400, 700, 1000 и 1450 мм.

ТЕХНИЧЕСКАЯ ХАРАКТЕРИСТИКА

Плиты покрытий соответствуют требованиям СН 2.01.01-2022 «Основы проектирования строительных конструкций», СП 5.03.01-2020, СТБ 1383-2003 «Плиты покрытий и перекрытий железобетонные для зданий и сооружений. Технические условия», СТБ 2674-2025 «Бетоны конструкционные. Технические условия», СП 5.03.02-2021 «Изготовление бетонных и железобетонных конструкций»

В качестве рабочего армирования продольных ребер принята стержневая напрягаемая S800 (по СТБ 1706-2006 «Арматура напрягаемая для железобетонных конструкций. Технические условия»), f_p0,2k=800 МПа, f_pd=696 МПа (γ_S = 1,15) диаметром 10, 12 и 14 мм. Напрягаемая стержневая арматура должна применяться в виде арматурных изделий с анкерующими устройствами по концам стержней. Натяжение рабочей арматуры может производится электротермическим или механическим способом.

В качестве рабочего армирования поперечных ребер принята ненапрягаемая арматура класса S500 (по СТБ 1704-2012 «Арматура ненапрягаемая для железобетонных конструкций. Технические условия»), f_yk=500 МПа, f_pd=455 МПа (γ_S = 1,1) диаметром 12 и 14 мм.

Полка плиты армируется сварной сеткой, подобранной из условия обеспечения её несущей способности при действии равномерно распределенной нагрузки.

Номинальная величина защитный слоя бетона с учетом допустимого отклонения согласно СП 5.03.01-2020 Δc_dev=5 мм до рабочей напрягаемой арматуры составляет 30 мм, ненапрягаемой – 20 мм. Номинальная величина защитный слоя бетона с учетом допустимого отклонения согласно СП 5.03.01-2020 Δc_dev=1 мм до сетки в полке составляет 11 мм.

На опорных участках предварительно напряженных плит устанавливаются сетки косвенного армирования для обеспечения требуемого сопротивления бетона при локальном сжатии в местах передачи усилия обжатия с арматуры на бетон.

Плиты покрытия запроектированы из бетона нормального веса по СТБ 2674-2025. Класс бетона приведен в номенклатуре изделий и в рабочих чертежах плит. Класс бетонной смеси по удобоукладываемости принимать с учетом технологии изготовления плит. Максимальная фракция крупного заполнителя бетонной смеси не должна превышать 20 мм.

Передаточная прочность бетона составляет 80% (85% в зимнее время) от средней прочности, соответствующей проектному классу бетона. Передачу усилий обжатия на бетон (отпуск натяжения арматуры) производить плавно после достижения бетоном требуемой передаточной прочности. Мгновенная передача усилий на бетон не допускается.

Марка бетона по морозостойкости и водонепроницаемости должна соответствовать спецификации указанной в проектной документации.

Подъем плит может осуществляться за строповочные (монтажные) петли.

В плитах, выполненных по данной серии, при действии частого сочетания воздействий, определенного в соответствии с СН 2.01.01-2022, ширина раскрытия трещин не превышает 0,2 мм.

Согласно СН 2.01.01-2022 для обеспечения соответствия плит требованиям критерия внешнего вида максимальное значение вертикальных прогибов от практически постоянного сочетания воздействий не превышает L/250. При необходимости ограничения вертикальных прогибов для предотвращения повреждения несущих, примыкающих и смежных элементов, защитно-декоративной отделки в конкретном проекте следует выполнить проверку величины прогибов на соответствие критериям, указанным в техническом задании на проектировании.

ДОПОЛНИТЕЛЬНЫЕ ДАННЫЕ

В соответствии с требованиями раздела 3 СТБ 1383-2003 структура маркировки плиты принята следующей:

ПКР - наименование изделия - плита покрытия ребристая;
