Сборные железобетонные стропильные балки для покрытий одноэтажных производственных зданий пролётом 6 м и высотой 600 мм, а также пролётами 9 м и 12 м, высотой 900 мм. Рабочие чертежи

Скачать RVT Скачать PDF

РЕСПУБЛИКА БЕЛАРУСЬ

СТРОИТЕЛЬНЫЙ КАТАЛОГ

Часть 3

Строительные конструкции,
изделия и узлы зданий и сооружений

Серия

Б1.462.1-2.25

Выпуск 1

УО «Брестский государственный
технический университет»

Сборные железобетонные стропильные балки для покрытий одноэтажных производственных зданий пролетами 6, 9 и 12 м

2025

НОМЕНКЛАТУРА ИЗДЕЛИЙ

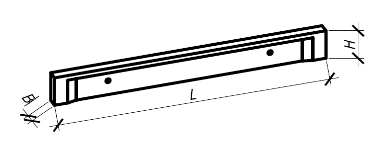

Эскиз

Марка
стропильной балки

Класс бетона

Габаритные размеры, мм

Расход материалов

Масса стропильной балки, кг

Бетон, м³

Сталь, кг

БСП 6-1

C25/30

5 970

590

200

0,45

62,40

1 130

БСП 6-3

68,20

БСП 6-4

77,02

БСП 6-7

85,19

БСП 6-8

93,29

БСП 6-9

C30/37

99,09

БСП 6-11

122,75

БСП 9-1 S800

C25/30

8960

890

220

1,08

83,29

2 700

БСП 9-2 S800

90,63

БСП 9-4 S800

98,59

БСП9-5 S800

104,93

БСП 9-7 S800

131,59

БСП 12-1 S800

C25/30

11 960

890

280

1,99

204,66

4 980

БСП 12-3 S800

233,56

БСП 12-5 S800

262,46

БСП 12-1 К7(S1400)

183,66

БСП 12-5 К7(S1400)

196,80

БСП 12-7 К7(S1400)

C30/37

242,04

БСП 12-8 К7(S1400)

255,18

БСП 12-9 К7(S1400)

C35/45

274,42

БСП 12-10 К7(S1400)

325,90

БСО 12-1 К7(S1400)

C25/30

11 960

890

280

1,99

183,66

4 980

БСО 12-5 К7(S1400)

196,80

БСО 12-7 К7(S1400)

C30/37

242,04

БСО 12-8 К7(S1400)

255,18

БСО 12-9 К7(S1400)

C35/45

274,42

БСО 12-10 К7(S1400)

324,26

ОБЛАСТЬ ПРИМЕНЕНИЯ

Чертежи стропильных балок разработаны для применения при проектировании и строительстве одноэтажных производственных зданий с шагом несущих конструкций покрытия 6,0 м, а также для массового производства этих изделий предприятиями строительной индустрии с сертифицированной системой контроля качества.

Предусмотрены стропильные балки таврового сечения высотой 590 мм и длиной 5970 мм, а также стропильные балки двутаврового сечения высотой 890 мм, длиной 8960 и 11960 м. Стропильные балки пролетом 12 м могут применяться для устройства плоских и скатных (малоуклонных) кровель производственных зданий, стропильные балки пролетом 6 и 9 м – для устройства плоских кровель.

Стропильные балки без дополнительных мероприятий по антикоррозионной защите могут применяться в условиях, соответствующих классу экспозиции ХС3 согласно СП 5.03.01-2020 «Бетонные и железобетонные конструкции». При применении плит в условиях эксплуатации, соответствующих иным классам экспозиции, следует предусматривать мероприятия по антикоррозионной защите в соответствии требованиями СН 2.01.07-2020 «Защита строительных конструкций от коррозии».

ТЕХНИЧЕСКАЯ ХАРАКТЕРИСТИКА

Стропильные балки соответствуют требованиям СН 2.01.01-2022 «Основы проектирования строительных конструкций», СП 5.03.01-2020, СТБ 1186-99* «Балки стропильные и подстропильные, ригели и прогоны железобетонные для зданий и сооружений. Общие технические условия»,
СТБ 2674-2025 «Бетоны конструкционные. Технические условия».

В качестве рабочего армирования балок пролетом 6 м принята стержневая ненапрягаемая арматура класса S500 (по СТБ 1704-2012«Арматура ненапрягаемая для железобетонных конструкций. Технические условия«) f_yk=500 МПа, f_pd=455 МПа (γ_S = 1,1) диаметром 25, 28 и 32 мм, для балок пролетом 9 м – напрягаемая арматура класса S800 (по СТБ 1706-2006 «Арматура напрягаемая для железобетонных конструкций. Технические условия»), f_p_0,2k=800 МПа, f_pd=696 МПа (γ_S = 1,15) диаметром 12 и 14 мм, для балок пролетом 12 м – напрягаемая арматура S800 по СТБ 1706-2006, f_p_0,2k=800 МПа, f_pd=696 МПа (γ_S = 1,15) диаметром 14 мм, а также арматурные канаты К-7 диаметром 15 мм по ГОСТ 13840-68 «Канаты стальные арматурные 1х7» из проволоки класса S1400 (по СТБ 1706-2006) f_p_0,2k==1400 МПа, f_pd =1217 МПа (γ_S = 1,15). Напрягаемая стержневая арматура должна применяться в виде арматурных изделий с анкерующими устройствами по концам стержней.

Номинальная величина защитного слоя бетона с учетом допустимого отклонения согласно СП 5.03.01-2020 Δc_dev=5 мм до рабочей напрягаемой арматуры составляет 35 мм, ненапрягаемой 30 мм.

Натяжение рабочей арматуры может производится электротермическим или механическим способом.

Для подъема стропильных балок предусмотрены строповочные (монтажные) отверстия. Допускается вместо строповочных (монтажных) отверстий предусматривать установку монтажных петель.

Стропильные балки запроектированы из бетона нормального веса по СТБ 2674-2025. Класс бетона приведен в номенклатуре изделий и в рабочих чертежах стропильных балок. Класс бетонной смеси по удобоукладываемости принимать с учетом технологии изготовления балок. Максимальная фракция крупного заполнителя бетонной смеси не должна превышать 20 мм.

Передаточная прочность бетона составляет 70% (90% в зимнее время) от средней прочности, соответствующей проектному классу бетона. Передачу усилий обжатия на бетон (отпуск натяжения арматуры) производить плавно после достижения бетоном требуемой передаточной прочности. Мгновенная передача усилий на бетон не допускается.

Марка бетона по морозостойкости и водонепроницаемости должна соответствовать спецификации, указанной в проектной документации.

В стропильных балках, выполненных по данной серии, при действии частого сочетания воздействий, определенного в соответствии с СН 2.01.01-2022, ширина раскрытия трещин не превышает 0.3 мм для балок с ненапрягаемой арматурой и 0,2 мм – с напрягаемой арматурой.

Согласно СН 2.01.01-2022 для обеспечения соответствия балок требованиям критерия внешнего вида максимальное значение вертикальных прогибов от практически постоянного сочетания воздействий не превышает L/250. При необходимости ограничения вертикальных прогибов для предотвращения повреждения несущих, примыкающих и смежных элементов, защитно-декоративной отделки в конкретном проекте следует выполнить проверку величины прогибов на соответствие критериям, указанным в техническом задании на проектировании.

ДОПОЛНИТЕЛЬНЫЕ ДАННЫЕ

В соответствии с требованиями раздела 3 СТБ 1186-99* структура маркировки плиты принята следующей:

1	-	тип балки;
		Тип балки	Стропильная с параллельными поясами						Стропильная односкатная
		Индекс марки	БСП						БСО
2	-	пролет, перекрываемый балкой, в метрах (с округлением до целого числа);
3	-	порядковый номер балки по несущей способности;
		Эквивалентная равномерно распределенная нагрузка от покрытия (без учета собственного веса балки), кН/м²		3,5	4,0	4,5	5,0	5,5		6,0	6,5	7,5	8,5	9,5	11,0
		Индекс марки		1	2	3	4	5		6	7	8	9	10	11
4	-	вид напрягаемой арматуры (для предварительно напряженных балок);
5	-	тип балки в зависимости от категории проницаемости бетона согласно
		СН 2.01.07-2020;
